中空锚杆完整结构组成

一、中空注浆锚杆工作原理

中空锚杆依靠机械锚固 + 压力注浆固结双重协同支护原理，分为初期临时锚固、后期永久围岩加固两个阶段：

1、机械初期锚固原理

锚杆送入钻孔后，前端带倒刺结构锚头卡紧孔底围岩，杆体外螺纹与孔壁岩屑、初灌砂浆咬合；拧紧尾部螺母，垫板紧贴岩壁产生预紧拉力，快速形成主动支护力，即时约束围岩松动变形，实现临时控顶，避免钻孔完成后围岩垮塌。

2、中空通道压力注浆固结原理

注浆设备连接锚杆尾部中空通道，水泥浆沿杆体内腔直达孔底，从前端出浆孔反向回流填充围岩裂隙、层理、空洞；止浆塞密封孔口锁住注浆压力，保证浆液充分渗透至围岩深部，将零散岩块胶合成连续整体承载结构，提升岩体整体稳定性与抗渗能力。

3、全长防腐长效支护原理

高压注浆后砂浆完整包裹整根锚杆杆体，隔绝井下地下水、酸性瓦斯、潮湿空气与钢管接触，杜绝杆体锈蚀断裂，相比普通锚杆仅端头锚固，大幅延长支护使用寿命，满足矿井、隧道永久支护设计要求。

4、应力缓释变形原理

Q355B 材质杆体具备优良延伸率，围岩轻微形变时杆体可吸收地压应力，不会瞬间断裂，适配高地应力、软岩大变形巷道工况。

二、中空锚杆完整结构组成

标准成套中空锚杆为模块化五件套结构，拆装、注浆、安装便捷，各部件协同保障支护与密封注浆效果：

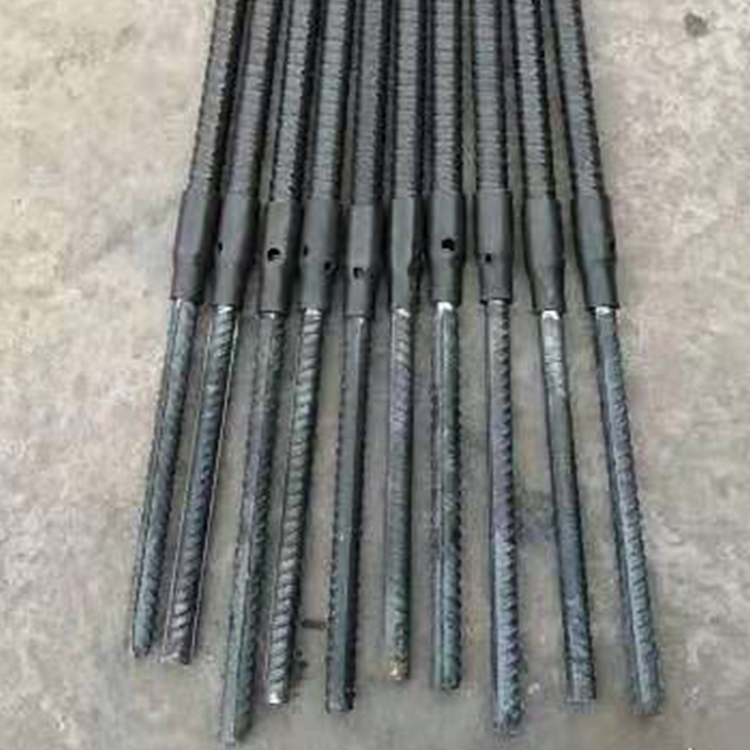

1、中空锚杆杆体（核心主体）

采用无缝钢管一体轧制，禁止焊管（焊缝易开裂失效），外壁全长连续梯形螺纹，增大与砂浆握裹力；常用壁厚 4~6mm，中心中空注浆通道通畅无堵塞，材质分 Q355B 碳钢、304 不锈钢两种，适配干燥 / 腐蚀涌水矿井。

2、带倒刺锚头

装配于杆体前端，预留出浆孔与排气孔；倒刺卡住钻孔孔壁实现居中定位，保证砂浆均匀包裹杆体，上部排气孔解决拱顶巷道注浆积气、注浆不饱满问题。自进式锚杆配套硬质合金钻头，可直接钻孔无需提前清孔。

3、橡胶止浆塞

套设于杆体孔口位置，注浆时膨胀密封钻孔缝隙，锁住注浆压力，防止浆液从孔口外溢流失，保障高压注浆深度与饱满度。

4、弧形垫板（托盘）

加厚钢板冲压弧形结构，增大与岩壁接触面积，分散围岩局部应力，避免应力集中压裂巷道表层岩体，厚度 8~12mm。

5、紧固螺母

配套杆体外螺纹，拧紧后施加预紧力，实现主动支护；可搭配防松垫圈，井下震动工况防止螺母松脱失效。

三、FAQ 问答板块

Q1：中空注浆锚杆和普通螺纹钢锚杆有什么区别？

A：普通螺纹钢锚杆仅靠端头树脂锚固，无法注浆填充围岩裂隙，破碎、涌水巷道支护效果差；中空锚杆可高压注浆胶结岩体，同时实现全长防腐，是断层、软岩、渗水巷道专用支护产品，主动控顶能力远优于普通锚杆。

Q2：自进式和插入式中空锚杆怎么区分选型？

A：围岩完整、容易成孔选插入式，成本更低；顶板破碎、钻孔易塌孔、拱顶超前支护必须选用自进式锚杆，钻孔注浆一步完成，避免空顶垮落风险。

Q3：中空锚杆注浆压力控制在多少合适？

A：常规井下巷道注浆压力 0.4~0.8MPa；断层破碎带、深孔加固提升至 1.0~1.2MPa，保证浆液充分渗入围岩裂隙。

Q4：高瓦斯煤矿可以使用碳钢中空锚杆吗？

A：采掘工作面、瓦斯突出区域禁止使用金属锚杆，需选用玻璃钢阻燃抗静电中空锚杆；巷道大巷、回风巷无直接采掘作业可使用碳钢中空锚杆。

Q5：中空锚杆长度、规格可以非标定制吗？

A：支持全尺寸定制，外径 Φ25~Φ51 任意搭配，长度 2~8 米按需加工，配套定制加厚垫板、加长止浆塞适配特殊巷道工况。

Q6：中空锚杆注浆后多久可以拧紧螺母施加预紧力？

A：常温井下环境静置 30~60 分钟，水泥浆初步凝固后再紧固螺母，防止浆液未固化拉动锚杆造成锚固失效。
